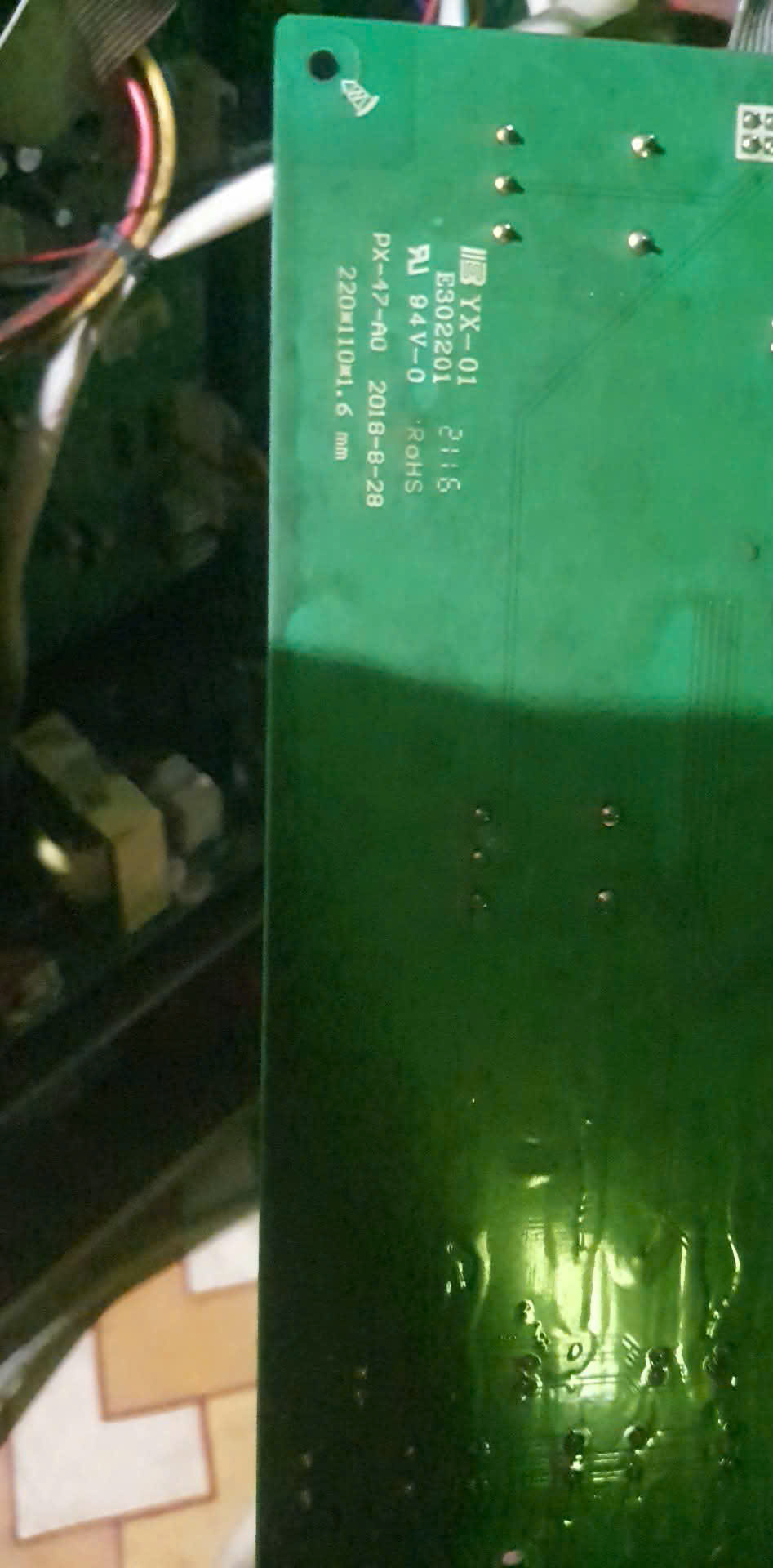

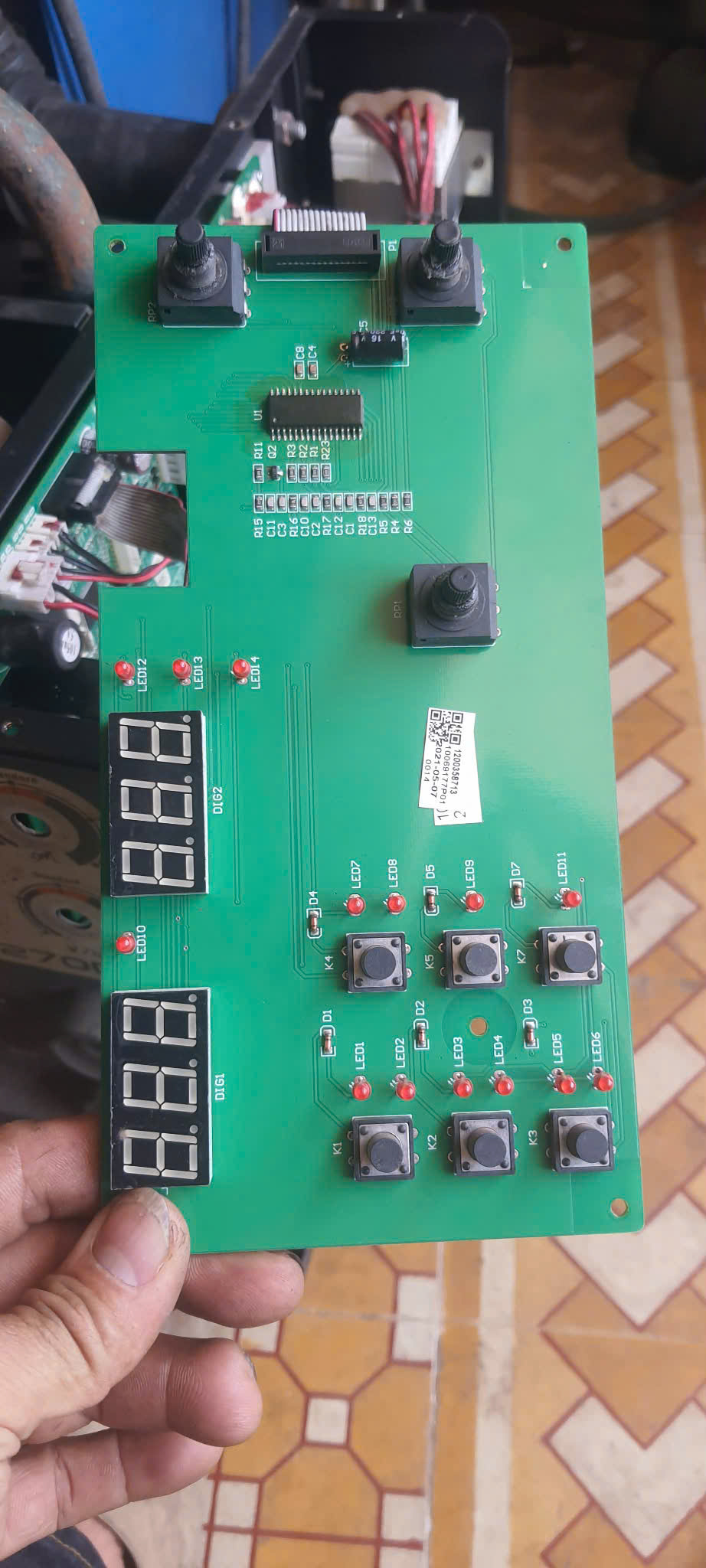

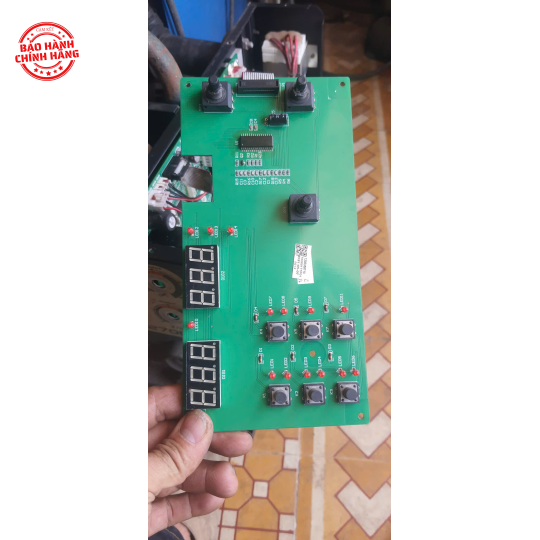

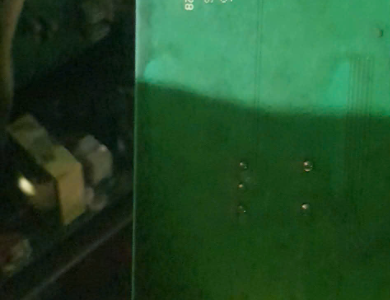

Bo mạch N247-25-A1(PX-47) cho máy hàn NB270D J346 10069177

Bo mạch N247-25-A1(PX-47) cho máy hàn NB270D J346 10069177 là linh kiện điện tử trung tâm chính hãng dành riêng cho máy hàn MIG/MMA đa năng Jasic NB270D J346 (Mã quản lý: 10069177).

Bo mạch này đóng vai trò xử lý toàn bộ các tính năng thông minh của thế hệ máy hàn MIG Synergic đa nguồn điện.

Chức năng kỹ thuật của bo mạch N247-25-A1 (PX-47)

• Xử lý công nghệ Synergic: Tự động tính toán, đồng bộ điện áp (V) và tốc độ ra dây dựa trên dòng hàn (A) đã chọn. Người dùng không cần tinh chỉnh thủ công phức tạp.
• Quản lý đa nguồn điện thông minh: Kiểm soát hệ thống nhận diện điện áp tự động đầu vào (chạy được cả 3 nguồn: 1 pha 220V, 1 pha 380V và 3 pha 380V) mà không lo đấu nối sai gây cháy nổ bo mạch.
• Điều khiển chu trình hàn MIG: Quản lý rơ-le đóng ngắt khí CO2/Argon, motor cấp dây và tích hợp mạch chuyển đổi chế độ cò súng 2T (Hàn tay) / 4T (Hàn tự động).
• Mạch phản hồi vòng lặp kín: Giữ điện áp đầu ra luôn ổn định, giúp máy hàn êm, ít bắn tóe và bù áp tốt khi lưới điện công trường dao động.

Biểu hiện lỗi khi bo mạch PX-47 bị hỏng

• Máy báo lỗi nguồn hoặc nháy sai đèn hiển thị nguồn điện đầu vào (máy có 3 đèn báo nguồn tương ứng).
• Bóp cò súng MIG nhưng motor cấp dây không quay hoặc khí không ra (hoặc ngược lại, motor chạy liên tục không ngắt).
• Loạn chức năng khi chuyển đổi giữa chế độ hàn MIG và hàn Que (MMA).
• Núm vặn điều chỉnh dòng hàn, điện áp hoặc cuộn kháng bị vô hiệu hóa, không thay đổi được thông số hiển thị trên đồng hồ LED.

Lưu ý bắt buộc khi kiểm tra, thay thế

• Xả tụ trước khi thao tác: Bo mạch điều khiển này kết nối trực tiếp với phần nguồn động lực và khối công suất IGBT. Hãy đảm bảo máy hàn đã ngắt điện hoàn toàn ít nhất 5 phút để xả hết điện tích trong tụ nguồn trước khi rút/cắm giắc.
• Cắm đúng giắc tín hiệu: Bo PX-47 có nhiều giắc cắm nhận tín hiệu từ mặt máy (phím bấm, núm chiết áp) và gửi lệnh xuống bo driver công suất. Chụp ảnh lại sơ đồ dây trước khi tháo bo cũ để tránh cắm nhầm gây chập mạch mạch điều khiển.
