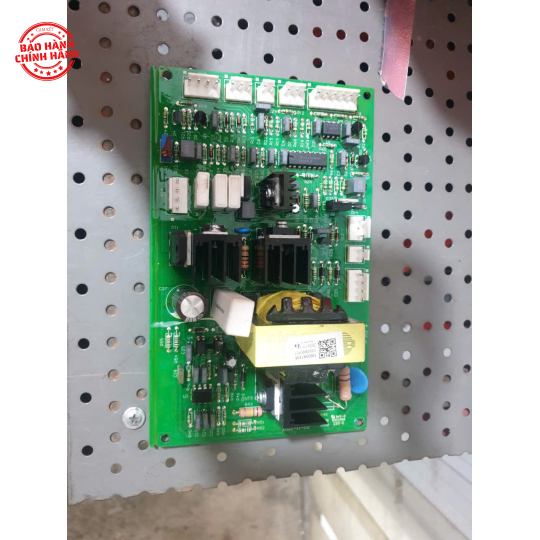

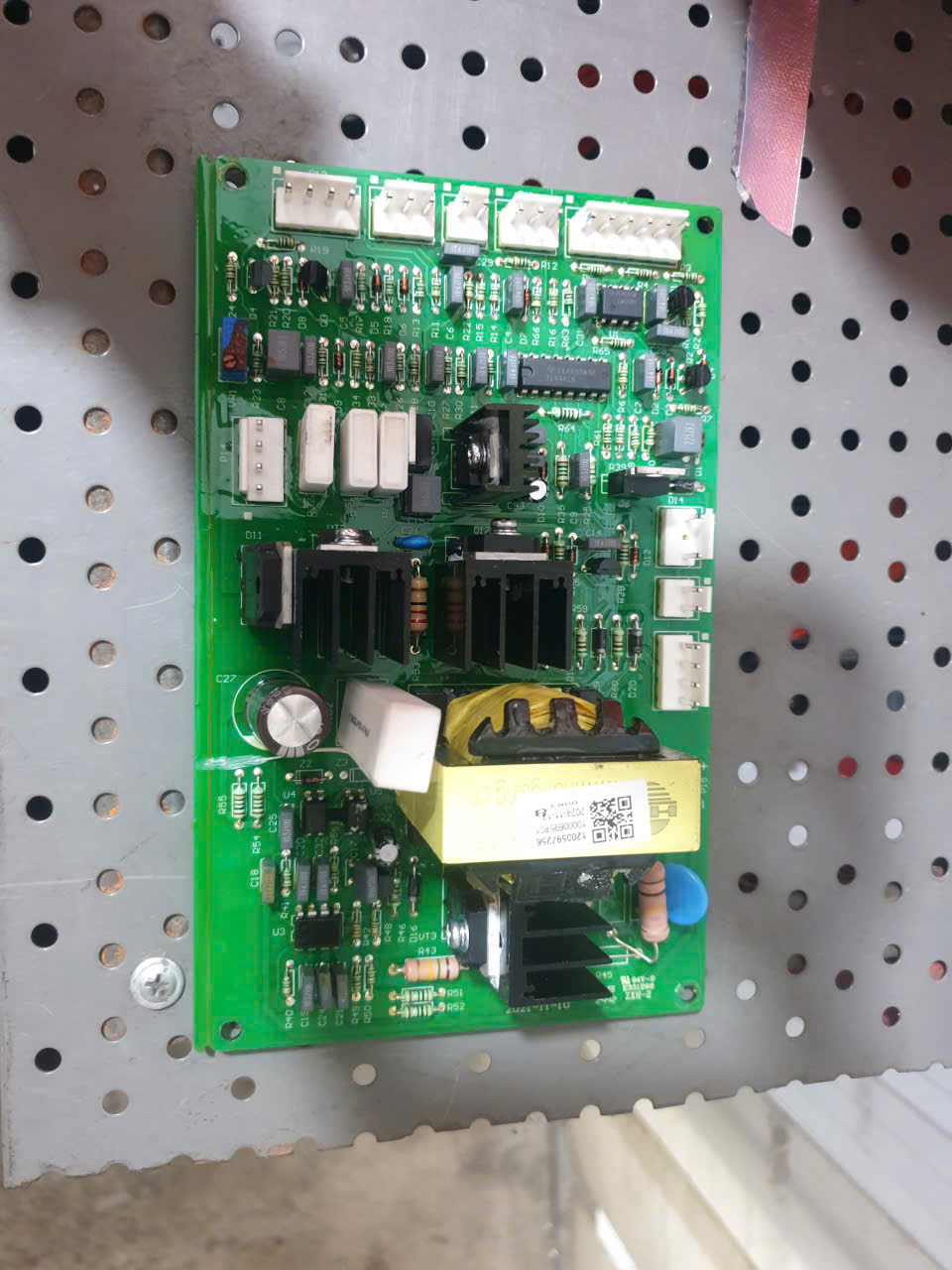

Bo nguồn 24V PK-35

Bo nguồn 24V PK-35 (phổ biến với mã Bo mạch máy hàn MD324 PK-35-A9) là linh kiện nguồn xung (switching power supply) chuyên dụng để cấy/độ hoặc thay thế khối nguồn phụ (nguồn nuôi) đã hỏng bên trong máy hàn điện tử (như máy hàn que ARC, TIG, MIG).

Vai trò của bo nguồn PK-35 trong máy hàn

• Cấp nguồn điều khiển: Chuyển đổi điện áp cao áp sau chỉnh lưu thành nguồn 24V ổn định để nuôi bo mạch dao động (IC điều khiển xung như 3525, 3846), rơ-le đóng mạch, và quạt tản nhiệt của máy hàn.
• Giải pháp thay thế kinh tế: Khi khối nguồn mồi/nguồn phụ nguyên bản trên bo chính của máy hàn bị nổ IC nguồn, chập biến áp xung mà không có linh kiện chính hãng để sửa, thợ kỹ thuật sẽ dùng bo PK-35 này để "cấy nguồn" bên ngoài vào nhằm hồi sinh máy.

Lưu ý khi đấu nối cấy nguồn

1. Xác định đúng đường nguồn: Phải cô lập hoàn toàn khối nguồn cũ đã hỏng trên máy (nhả chân biến áp xung cũ, hút bỏ IC nguồn chập) trước khi cấp nguồn mới từ bo PK-35 vào.
2. Đấu nối đầu vào: Câu dây cấp nguồn cho bo PK-35 từ hai cực + và - của dàn tụ lọc nguồn lớn (khoảng 310VDC đối với máy chạy điện 220V).
3. Đấu nối đầu ra: Đưa điện áp 24VDC từ bo PK-35 vào đúng các vị trí cấp nguồn cho rơ-le, quạt và chân nguồn của bo đứng/bo khiển.
